NES300平开门机怎么核对门重、门宽和推拉杆安装

平开门先量运动几何，再比电机功率

NET系列门扇平移，NES系列门扇绕门轴转动。两种运动形式不同，不能把平移门的一行门重直接拿来比较平开门的驱动能力。对平开门，门扇质量分布、门宽、铰链状态、门轴位置及臂杆几何都会影响机组带动门体的条件。

现场沟通时，应给出门扇宽高、完整移动质量、开启方向、机组所在侧、门框和门扇的相对位置。只拍门的正面，常常看不清门轴与安装面的关系。补充侧面、上部固定面和开启后位置的照片，才能让方案人员判断推杆或拉杆的实际布置。

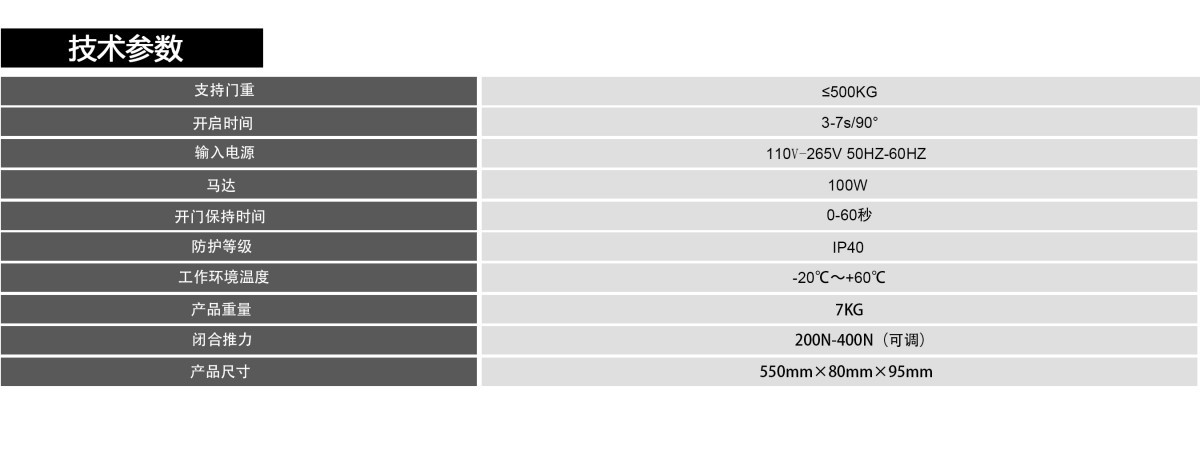

先把NES300原表的十个字段读完整

这些数字来自同一产品原表。安装时应使用对应说明书和正式图纸，网页表格没有提供端子接线、安装孔位或调节程序。特别是产品外形尺寸，不能直接作为门头可用空间的全部要求。

500KG为什么还需要配套的门宽图

NES300配套图片中还展示门宽与门重适用范围示意。它提醒读者：门宽与门重应共同评价，而不是只读取参数表中的一个质量上限。原示意包含多个范围区，不能忽略区域边界，把500KG写成任何门宽下都可使用。

公开图片的网格和区域边缘不能替代正式选型曲线。遇到接近边界的项目，应提交实际门宽、质量与安装方式，请供货方在对应资料上确认适用位置。本站不从模糊图边反推出一个精确门宽上限，也不创造统一余量百分比；缺少的工况说明应通过正式文件补齐。

用一笔力矩算式，看清门宽为什么值得单独填写

假设同样有40N横向作用力，方向与力臂垂直；作用点距门轴0.6m时，力矩为40×0.6＝24N·m，距门轴1.0m时则为40N·m。这是说明力与距离关系的物理算例，40N不是NES300的现场测量值，24N·m和40N·m也不是它的输出扭矩。

这笔算式解释的是：只报门重，遗漏了平开门的空间条件。门越宽，门边到轴的距离随之改变；同样的门边作用力，对轴的作用也会不同。实际驱动还涉及臂杆几何、质量分布、运动过程、锁与密封，不能反过来只用这笔算式选机组。原表缺少完整输出和安装曲线，本站也不补造一条“500KG对应多少门宽”的曲线。

推杆或拉杆，图纸审阅时抓住三个位置

这是一份审图要点，不能替代NES300准确臂杆版本的安装图。图中尺寸需要共同基准，例如以门轴中心、完成面或承载基层标注，避免一方量到装饰面，另一方却按结构面定位。决定采用的版本后，把正式图号、臂杆型号、最终设置与遗留项放到同一门号记录，日后换件就有可追踪的对象。

推杆与拉杆的差别落在什么现场条件上

资料同时展示推杆和拉杆，意味着安装方式是需要选择和核对的配置。应分别记录机组侧、门扇开启方向、轴心到安装面的距离、上框尺寸及臂杆运动区域。门框有包边或装饰层时，还应确认固定实际落到哪一层承载构件。

臂杆在全行程中的位置比关门时的一张照片更重要。方案检查应覆盖开启中间位置和全开位置，观察是否与门框、墙面、相邻门或其他设备干涉。现场存在闭门器、门吸、电锁和密封件时，也应列入组合条件，不由安装人员凭外观随意拆除或叠加。

3-7秒、保持时间与实际通行是三件事

3-7s/90°描述原表给出的开启动作时间范围；0-60秒对应门打开后的保持。两者不能相加就当成全部通行周期，因为触发、解锁、加减速和关闭还受到实际配置影响。需要评价轮椅、搬运车或携物人员通行时，应在实际有效开口和操作方式下观察整条通行过程。

常见的沟通缺口是只约定“开门快”，却没有约定触发位置、解锁先后、停留和恢复行为。可将验收分成几个可观察阶段：触发被接受、电锁释放、门开始动作、到达约定开度、保持、关闭及重新锁闭。各阶段由配置文件定义，不凭参数表推导控制时序。

闭合推力和防护等级不要读成安全承诺

原表200N-400N写在闭合推力字段，不能直接用它判断人可承受的接触作用，也不能把“可调”理解成现场任意调大或调小都合适。门区保护、臂杆运动区域和使用人群需要在整门安全方案中核对，由专业人员按对应文件完成设置与验证。

IP40是来源写出的防护等级，不是露天防雨声明。入口有雨淋、清洗水、潮湿或粉尘时，应把实际安装环境交给方案方确认，连同电气盒体、线路和维护条件评估。不要因为温度范围满足就跳过其他环境条件。

环境条件另按准确位置确认。IP40与安装环境专题说明末位0与温度字段的区别，并把机组、外设和门体文件分别列出。

与NES150、T200比较时保留不同结构的口径

NES150外形原表为520mm×80mm×95mm，NES300为550mm×80mm×95mm，不能把长度差异理解成其余安装尺寸相同。T200还分别列出马达与控制器尺寸。若改造已有门，需要把旧装置的固定孔位、门轴和隐藏空间纳入核对。

一张安装条件确认单应怎样画

以现场条件尚未完全确定的门为例，确认单可以先放两幅简图：一幅是关闭时的俯视关系，标出门轴、安装面与开启方向；另一幅是全开位置，标出门扇和臂杆的占用范围。门扇宽度和质量分别填写，不能用同一个“重型门”名称代替。

图纸里应把门框包边、吊顶或侧墙的限制画出来，并注明尺寸测量基准。门头外观看起来足够宽，不表示内部有相应固定基层；能够放下机壳，也不表示安装工具和后续检修能够到位。对现有门还需记录铰链、锁具、密封和其他附加装置，交给方案人员整体核对。

随后让供货方确认使用推杆还是拉杆、具体配件版本、安装条件与适用范围。未经确认的点继续保留为待核，不把产品宣传图放大后直接描成施工孔位。正式施工前应取得对应安装文件，防止示意关系被误用为精确尺寸。

验收时按确认的使用方式观察门体与臂杆的全行程，正常触发、保持、关闭、锁控以及停电恢复分别留记录。涉及门区保护的验证由专业人员按正式要求实施，不通过人员主动接触运动部件来尝试一个网页力值。

3-7秒与0-60秒，怎样写进同一份使用要求

3-7s/90°对应原表的开启动作时间，0-60秒对应开门保持时间。使用要求可以分别写“达到约定开口的动作要求”和“保持及再次触发的处理方式”，不要把保持时间加进或扣出开启动作时间，再称为另一种额定速度。门未开到90°时，也不能按角度比例直接承诺动作时间，因为加减速所占的阶段未必随角度同比缩短。

现场确认应观察完整过程：触发、开启动作、保持、关门、锁控及重新触发。有人持续停留、门未关到位或出现断电恢复时，采用什么行为需由实际控制配置说明。网页参数可以帮助提出问题，最终验收仍要对应供货文件和确认的使用场景。
