重叠门参数表怎么读？亚款2/4扇与欧款2/3/4重叠逐栏核对

先分清“几重叠”和“几扇活动门”

多扇门的询价中，“四扇门”和“四重叠”并不等价。前者可能描述立面总扇数，其中还包含固定扇；后者可能描述门扇沿轨道叠放的结构级数。未把活动扇和固定扇分别画出，就无法准确套用质量组合和传动方案。

简单的表达方式是在平面图上给每扇门编号，标出哪些移动、哪些固定，各自朝哪个方向收纳。另记有效通行开口和门扇叠放后的占用位置。这些图纸信息应与参数表一起查看，不能只在门型名称后写“多扇联动”就结束选型。

亚款原表保留单开和双开的列关系

这里的单开栏本身就含两扇活动门，双开栏含四扇。把它简写成“承重200KG”会漏掉数量条件，容易被读成一扇或整组总重。编辑和报价时应保留质量乘以扇数的表达，表格合并单元格也应有清晰的适用列。

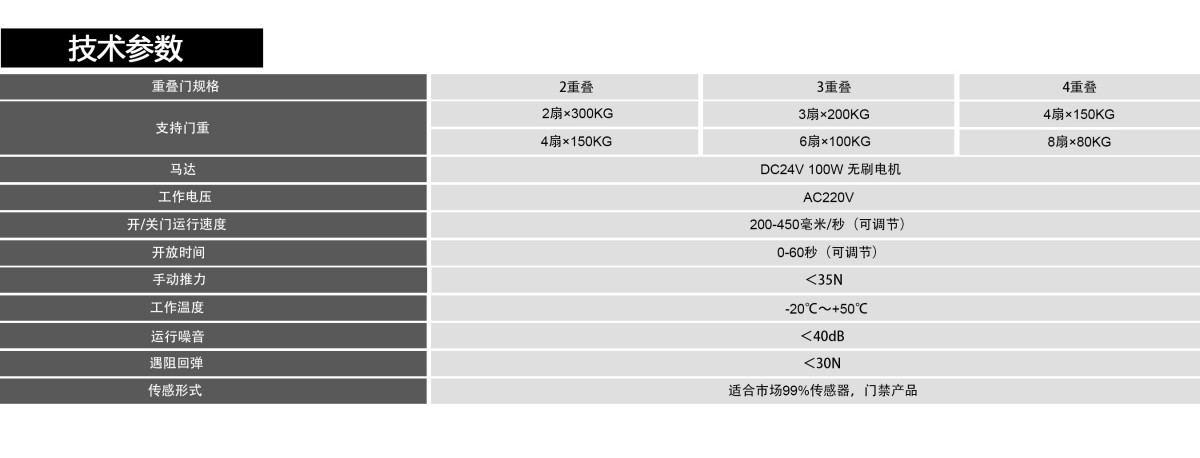

欧款原表按重叠级数分列

来源没有给这两行另外标注单开与双开的名称，因此本站按上行、下行保存，不自行补出一个方向含义。需由正式门型图说明它们各自对应的结构。行列关系比表面相近的合计数字更重要，不能将不同重叠级数合并成一条“总承重”宣传。

同样是600KG，为什么不能混用欧款的列

合计都是600KG，却没有说明三种结构能够互换。数量、逐扇质量、轨道关系和联动方式已经不同。尤其当某一扇比同列数值更重时，其他扇更轻并不能让总和成为新的适用条件。欧款4重叠下行8扇×80KG合计640KG，更说明这些栏不能压缩成一条统一“600KG整组承重”。

排版转录也容易在这里出错：把合并单元格向下复制，可能误给上下行补上原图没有的开向名称。本站继续保留上行、下行称呼，配正式门型图使用。新图纸能确认方向时，应记录图号和适用列，而不是悄悄改写原始图片含义。

有效开口、单扇行程和收纳占用分开量

多扇门的有效开口是供通行的净空间；单扇行程是这一扇从关闭到打开移动的距离；收纳占用则描述门扇叠放后在哪里。三者不是同一尺寸，不能只拿洞口宽度下轨道长度，也不能用一个整体开口除以参数速度，得出每扇动作时间。

准备图纸时，按门号再给活动扇编号，分别标关闭与打开位置、移动方向、固定扇和收纳区。各扇不同步或联动位移不同的关系交给准确方案表达。一般的“每扇行程÷该扇速度”只用于明确对象后的简化计算，不能代替联动传动设计。速度与时间文章说明了对开门行程口径，重叠门还需进一步取得每级联动资料。

为什么不能用质量总和推导另一个组合

例如两扇各300KG与四扇各150KG的合计数相同，但门扇数量、连接和相对运动不同。参数表分别列出这些组合，就应分别核对。用总重替换每扇质量，会丢失轮组、轨道和联动连接所对应的条件。

门扇质量不一致时，图纸也要逐扇记录，不能以平均值掩盖一扇更重的门。夹装饰面、观察窗、锁具或其他随动附件应纳入确认范围；早期估算与成品确认分开记录，发生变更后重新核对整个组合。

100W相同，配套与控制仍要逐套确认

亚款与欧款原表都写DC24V 100W无刷电机，但输入电压与部分力值不相同。亚款原表工作电压为AC110V-250V，欧款为AC220V；遇阻回弹原值也分别为<20N和<30N。编辑应保留这些差异，不用共同电机功率生成统一表。

多扇联动还涉及连接关系、运动顺序和门区保护。来源未给出的传动比例或控制程序不能自行补写。施工使用对应安装文件，由专业人员确认全行程和异常行为，不能按网页图片确定钢丝、皮带或联动部件的实际调整方式。

从一张正面照片补成可报价的项目资料

• 平面图编号：活动扇、固定扇、收纳方向及各自运动范围。
• 尺寸与质量：逐扇记录宽高、移动质量、搭接及估算或实测来源。
• 建筑接口：门头基层、轨道固定、地面导向、装饰与检修空间。
• 控制配置：触发方式、安全检测、锁控、模式及需要的状态反馈。
• 交付范围：门机、轨道、轮组、门体、安装、调试和资料分别列清。

没有确定的项目继续保留待确认，并写出由谁补齐。这样报价比较的是同一交付范围，不会一份报价含门体与安装，另一份只含门机，却被当作同一产品价格对比。

验收关注各扇协同，也要记录异常与恢复

正常开关门只能证明一次运行路径。多扇门还应按实际配置核对每扇的全行程位置、连接与导向、保护区域及停电和恢复行为。观察应对应厂家说明书与项目约定，不能为了达到更快速度跳过保护与维护条件。

验收记录里保留完整型号、门型图、各扇质量和确认参数。日后换件或门体变更时，先回到整套组合核对，再决定调整范围。本站保留两种原表，后续资料更新将同步产品页和比较内容，避免“几扇门”的简写再次覆盖准确条件。

多扇联动报价，部件数量也要按门型图计算

一份报价写“两套轮组”，另一份写“四套轮组”，并不能只看套数判断哪个配置更充分。先确认各自的门型图、每套包含的部件，以及活动门扇与联动连接关系。门扇数量、轮组套数和连接件数量应能在图纸与清单之间对应，来源未给出的数量不在网页里直接规定。

同样，轨道长度、分轨布置、门扇收纳方向和固定扇位置要使用共同尺寸基准。两份方案若采用不同叠放级数，门机参数即使都写100W，也不构成同范围报价。建议在比较表中单列门机总成、轨道、吊挂、传动连接、导向、门体和控制外设，分别标为已含、另计或待确认。

改造项目还应记录哪些旧件拟保留，以及保留的依据。旧轨道或吊挂能否继续使用，需要检查型号、状态、配合与确认条件，不能因为照片外观接近就默认利旧。任何利旧限制都应随方案交给安装和验收人员。

这样整理后，报价表不仅能用于采购，还能在到货清点时说明每个部件服务哪一扇门、哪条轨道或哪个控制功能。后续发生增减扇数或改变收纳方向时，也能沿这张对应表重新核对受影响的配置。

欧款四重叠下行：合计数字会掩盖什么

欧款原表四重叠下行为8扇×80KG，合计640KG；上行为4扇×150KG，合计600KG。这两行的合计并不相同，而且扇数与每扇质量不同。把该列统一简写成“约600KG重叠门”，会同时丢掉两种配置的关键信息。

这也解释了为什么不应先算一组总重，再按另一种扇数均分回去。正确过程是先选定有文件依据的门型结构，再对应原表的行列和各扇质量。原图未标明上下行的开启方向，因此方向解释仍应交给正式门型图，不能由算术结果补出。

门洞改宽，哪些资料要一起重做

改宽门洞可能改变有效开口、活动扇宽度、叠放空间与行程；若同时改为更多活动扇，还会改变原表所对应的质量组合。先更新编号平面图，再让门体与驱动方案按同一版图回复，不要只修改报价中的门洞宽度。

改造中保留旧门体时，逐扇记录拟保留的门扇及其确认质量，标出哪些吊挂、导向或连接件需要新配。收纳端空间不足时，应重新讨论整体门型；参数表里的较大门重数值，并不能弥补建筑空间的不足。

最终交付资料应能回答三件事：每扇门去哪里、由哪些部件带动、对应哪一个质量组合。把这三件事画清楚，比在报价标题上堆叠“双开、多扇、重叠”等词更便于采购、安装和维护共同使用。
